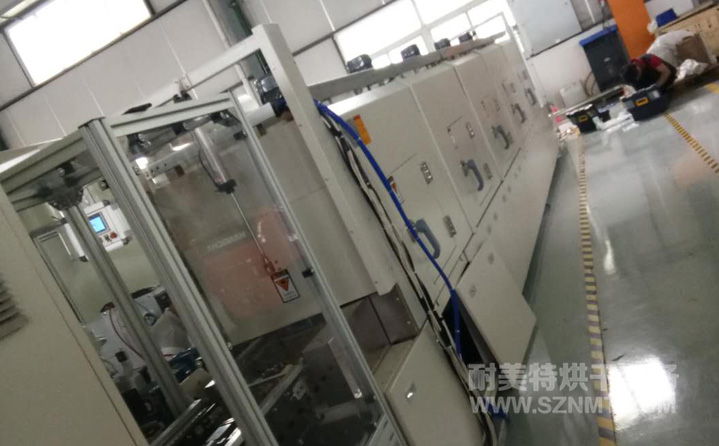

自动烘干线,电机定子预热线隧道炉技术要求

a. 主体结构：设备外形尺寸L8000*W800*H1800±50(mm)可调。采用耐高温型（200℃）倍速链输送，输送滚子面离地高800mm，加热区长7000mm，进、出口各留500mm。安装隔热提升门，提升门做软密封，关闭状态不可有缝隙漏出热气。提升门加安全防护。整机外壳采用实厚2.0mm冷板制作。表面喷塑处理，底部配调节脚杯、移动脚杯。设备底部的封板采用可拆连接。

b、加热部分：加热区7000mm，分5段温区，每段为1400mm。各安装1台0.37KW运风马达，配9寸风轮。马达与风轮平键直联，风轮材质304L,风轮便于检修。温度传感器采用双回路控制（2个传感器），采用L-U型不锈钢翅片电热管，电热丝采用镍铬丝.。四段出风口最终合并为一个出风口。

c、传动部分：装置1台750W齿轮减速电机，电机品牌：SEW。输送额定速度400mm/min，变频可调，变频器采用西门子。出料口20min送出一个托盘。具有变频调速功能，配数显式调速面板。倍速链挡边高度20mm，挡边宽度350.5-352.5mm。

d、电器部分：电源380V，三相五线制。采用西门子触摸屏和西门子PLC控制系统，支持S7通讯，满足我方通讯需求。炉盖配独立控制系统，配日本欧姆龙型微电脑智能型显式温控器控温，具有P.I.D自整定功能；配SSR固态继电器输出，温度范围：室温到200℃任意可调,仪表显示误差±0.5℃，炉内温差±5℃，实际使用温度为149~160℃，其它控制电器均采用进口原装施耐德电器或欧姆龙电器控制。

e、动作流程：开机运行倍速链（400mm/min）烘道加热    进料口光电检测    提升门提升    进料后提升门关闭    重复以上持续进料    出料门前光电检测    提升门提升    出料后提升门关闭     后挡停光电检测     后档停器挡停    前挡停光电检测    前挡停器挡停     后续控制为一出一进（没有出料则持续进料）

f、表面处理：机加件镀硬铬处理，钣金件、焊接机架喷塑处理色号：RAL9002，铝制件本色阳极氧化。
g、对接信号PNP输出.
