一、金属板表面涂层固化红外线隧道式烘干炉主要技术参数：
1、内胆尺寸：烘干区;长13000*净高150*内宽1600mm；
2、外形尺寸（约）：总长16000mm*总高1340mm*总宽1840mm，地面到网带的高度为850mm，内宽为1600mm，进料高度为150mm
烘干部分总长13000mm，分6段，进料区方向第一段长3000mm，其余5段长2000mm,烘干区前后设有调节挡板，每段炉盖可独立翻起，方便维修
进料部分长1000mm,出料部分长2000mm；
3、温度范围：常温～+280℃可调（使用温度240℃）；
4、仪表显示精度：≤±0.1℃；
5、仪表温度波动度：≤±1℃；
6、温度均匀度：≤±5℃(空载)；
7、升温速率：≤8℃/min；
8、外壳温度：设备在240℃以内，外壳温度不高于室温+30℃，炉口及接缝处除外；
9、电源：三相五线制，380V，50HZ；
10、总功率：170KW；

二、金属板表面涂层固化红外线隧道式烘干炉炉体结构特征
1、外壳材料：采用2mm厚冷轧板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、内胆材料：采用1.5mm厚304#不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀；
3、炉体底架：采用50*50*1.5mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
4、保温材料：采用100K加密型硅酸铝棉，具有不可燃烧，隔热性强等特点，厚度为120mm, 底部有隔热层；
5、换气装置：炉盖上面设有进气口、排气口配排风风机，可变频调速；直径为Φ90mm，可调节空气流量，使炉内温度更加均匀；
6、控制电箱：烘干区每段炉盖上设有控制电箱；

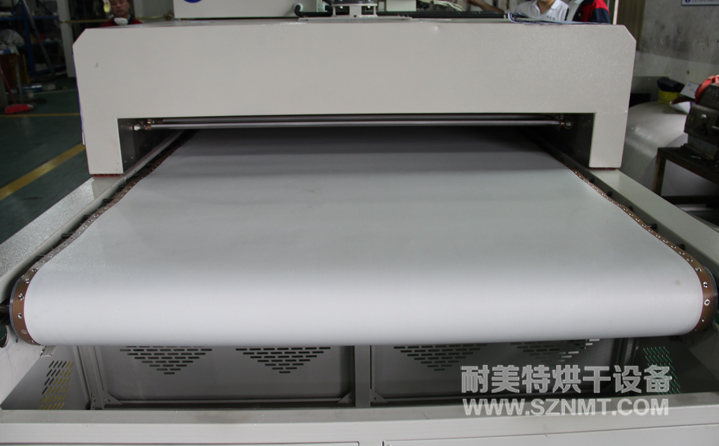

7、传动部分：采用不锈钢折板网带上锁铁氟龙板传输，马达采用0.75KW台湾永坤减速马达，配1P爱德利变频器，传送速度1-4m/min可调；
8、脚杯/脚轮：底部装有可调节脚杯，方便箱体调节箱体高度；

三、金属板表面涂层固化红外线隧道式烘干炉控制系统
1、运风马达：配永元0.75KW运风马达；
2、辐射加热：发热管采用中波红外线发热管（双管带涂层）；
3、加热管控制：采用SSR固态继电器控制每组发热管；
4、温度传感器：欧姆龙3米标准型，K型热电偶；
四、金属板表面涂层固化红外线隧道式烘干炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：≤85%RH；
3、电源：AC380V±10%，50Hz；
五、金属板表面涂层固化红外线隧道式烘干炉培训
免费进行技术培训
