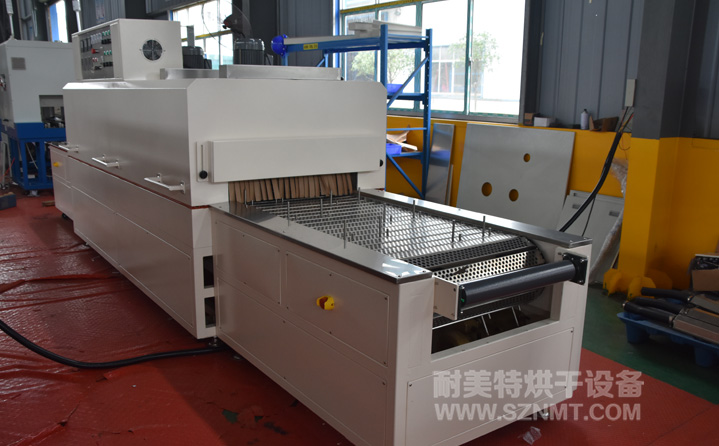

一、铜排热收缩隧道炉主要技术参数
1、内胆尺寸：加热区长3000mm*宽960*进料口高0-250mm可调节；输送带宽800mm；
2、外形尺寸（约）：长6000*高1750*宽1200mm，进料区长1500mm，加热部分长3000mm，分三段加热，出料区长1500mm；输送带离地高780±25mm ；
3、温度范围：室温～+250℃；
3、温度波动度：±1℃；
4、温度均匀度：±3℃(空载)；
5、升温速率：≥10℃/min；
6、外壳温度：温升不超过环境+15℃，接缝处周边除外。
7、热风循环风方式：内部三风量三面循环运风，两侧底部出风，顶部回风。
8、电源：三相五线制，380V，50HZ；
9、功率:40KW;

二、铜排热收缩隧道炉炉体结构特征
1、外壳材料：采用1.5㎜冷板折弯而成，表面磷化，高温静电喷塑处理，耐腐蚀易清洗，颜色RAL9001。
2、内胆材料：采用1.4mm厚SUS304不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀。
3、炉体底架：采用50*50*2.0mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
4、脚杯：装有SUS304可调节脚杯，方便调节箱体高度及水平度；装有万向移动脚轮，方便移动。
5、保温门：加热区进出料口各装手动调节保温门；进料口0-250mm可调节。
三、铜排热收缩隧道炉控制系统
1、运风马达：每段温区各装有0.75KW台湾爱德利运风马达1台，三段温区共计3台；
2、运风风轮：各配10.5寸不锈钢运风风轮一件；
3、控制电箱：配控制电箱于炉盖顶部；
4、加热管控制：采用台湾阳明，SSR固态继电器控制每段温区发热管输出功率大小，接近恒定温度时，加热电流变小，使其恒定温度。
5、温度传感器：欧姆龙3米标准型，K型热电偶；
6、其它：控制电器均采用施耐德和欧姆龙品牌。
四、铜排热收缩隧道炉功能
1、超温报警：当实际检测温度超过超温保护设定值时，自动切断加热电源，起到双重保护功能；
2、声光报警：装有三色灯塔：绿色代表运行状态、黄色代表侍机模式，红色代表报警/故障；
3、接地保护：结构件安全接地保护。
4、安全标识：设备上贴有：高压危险、注意烫伤等安全标识；
5、其它安全功能：漏电保护、马达热过载保护、超温断电报警、传动异常报警；机头机尾各设急停开关。
五、铜排热收缩隧道炉环境条件
1、环境温度：0℃-40℃；
2、相对湿度：85%RH；
3、电源：AC380V±10%，50Hz。
